เกรดความแม่นยำของแร็คเกียร์: จริงๆ แล้ว DIN 5, DIN 7 และ DIN 10 มีราคาเท่าใด

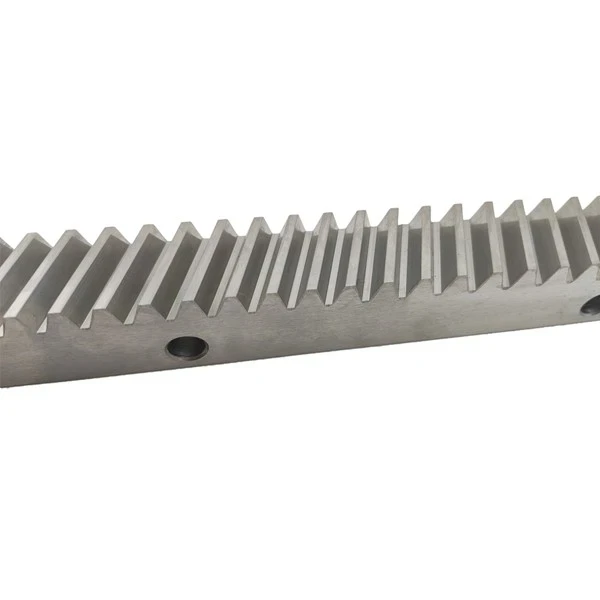

แร็คเกียร์และเฟืองตรง ฟันกราวด์

คำหลักเป้าหมาย:เกรดความแม่นยำของชั้นวางเกียร์

รอง:แร็คเกียร์คุณภาพระดับ DIN, ฟันเฟืองแร็คแอนด์พิเนียน, ข้อผิดพลาดระยะพิทช์ของแร็คเกียร์

คำอธิบายเมตา:อธิบายความแม่นยำของชั้นวางเกียร์ DIN 5 ถึง DIN 10 ด้วยค่าความคลาดเคลื่อนของระยะพิทช์จริง ระยะฟันเฟืองที่ทำได้ต่อเกรด และวิธีการเลือกชั้นเรียนโดยไม่ต้องจ่ายเงินมากเกินไป

ทุก ๆ สองสามสัปดาห์ จะมีคนส่งภาพวาดสำหรับโครงสำหรับตั้งสิ่งของแบบแร็คแอนด์พีเนียนซึ่งมี "ความแม่นยำสูง" ระบุไว้ในบันทึกย่อให้เราทราบ และไม่มีอะไรอื่นอีก ไม่มีคลาส DIN ไม่มีข้อผิดพลาดของพิทช์ ไม่มีเป้าหมายฟันเฟือง เมื่อเราถาม คำตอบมักจะเป็น "แม่นยำที่สุดเท่าที่จะเป็นไปได้ภายในงบประมาณ"

นั่นไม่ใช่ข้อกำหนด มันเป็นความปรารถนา และช่องว่างระหว่าง DIN 10 และ DIN 5 ไม่ใช่ค่าพรีเมียมเล็กน้อย - แต่เป็นเส้นทางการผลิตที่แตกต่างกัน เครื่องจักรที่แตกต่างกัน และราคาต่อเมตรหลายเท่า

ต่อไปนี้คือความหมายที่แท้จริงของเกรดเป็นตัวเลข และวิธีการตัดสินใจว่าเกรดใดที่เครื่องจักรของคุณต้องการอย่างแท้จริง

เลขเกรดวัดจากอะไร.

เกรดความแม่นยำของแร็คจะอธิบายความคลาดเคลื่อนของระยะพิทช์สะสม - ว่าฟันเคลื่อนไปจากตำแหน่งทางทฤษฎีไปไกลแค่ไหนตามความยาวของแท่งฟัน โดยปกติจะระบุเป็นมิลลิเมตรต่อเมตร

รูปที่ 1 ข้อผิดพลาดของระดับเสียงสะสมตามระดับคุณภาพ DIN เกรดที่ได้โดยไม่ต้องใช้การเจียระไนหลัง-แข็งตัวจะแสดงเป็นสีส้ม

DIN 3962 กำหนดระดับคุณภาพ ยิ่งตัวเลขยิ่งต่ำ ความอดทนก็จะยิ่งเข้มงวดมากขึ้นเท่านั้น ทั่วทั้งอุตสาหกรรม เส้นทางการผลิตและระดับที่สามารถบรรลุได้มีดังนี้:

เราผลิตชั้นวางสำหรับผลิตภัณฑ์ทุกประเภท ตั้งแต่ DIN 5 ถึง DIN 10

สเปรดจากบนลงล่างประมาณ 8:1 หากในแง่ฟิสิกส์ ชั้นวางที่มีความเบี่ยงเบนของระยะพิทช์ ±0.200 มม. มากกว่า 1,000 มม. หมายความว่าความยาวจริงตกลงไปที่ไหนสักแห่งระหว่าง 999.8 มม. ถึง 1,000.2 มม. เทียบกับ 1,000 มม. ตามทฤษฎี

สังเกตเห็นบางอย่างในตาราง การเหนี่ยวนำ-ชั้นวางพื้นฐานที่ชุบแข็งอยู่ที่ DIN 10 -แย่ที่สุดเกรดที่แสดง - ในขณะที่ชุบแข็ง-และ-ชั้นวางกราวด์ถึง DIN 5 ทั้งสองแบบชุบแข็งแล้ว ความแตกต่างคือสิ่งที่เกิดขึ้นหลังจากการชุบแข็ง

เหตุใดการชุบแข็งจึงทำให้ชั้นวางมีความแม่นยำน้อยลง ไม่ใช่มากขึ้น

สิ่งนี้ทำให้ผู้คนสะดุดอยู่ตลอดเวลา การชุบแข็งเป็นการดำเนินการที่มีคุณภาพ ดังนั้นชั้นวางที่แข็งแล้วจึงเป็นชั้นวางที่ดีกว่าอย่างแน่นอน

สำหรับความสามารถในการรับน้ำหนักใช่ เพื่อความถูกต้อง ไม่มี - ไม่ใช่ของตัวเอง

การชุบแข็งแบบเหนี่ยวนำจะเพิ่มความสามารถในการรับแรงของชั้นวางอย่างมาก และในขณะเดียวกันก็ลดคุณภาพของฟัน เนื่องจากวงจรการให้ความร้อนและการดับจะทำให้แท่งเหล็กเสียรูป

การให้ความร้อนแก่ฟันจนถึงอุณหภูมิออสเทนไนติสและการดับฟันจะทำให้แท่งฟันเคลื่อน ชั้นวางที่ยาวและเพรียวนั้นเป็นรูปทรงที่แย่ที่สุดเท่าที่จะเป็นไปได้ในการต้านทานการบิดเบือนนั้น คุณได้รับ 50–55 HRC ที่สีข้าง และคุณจะสูญเสียความแม่นยำในการขว้างในการทำงานเดียวกัน

วิธีแก้ไขคือการบดฟันหลังจากการแข็งตัว นั่นคือสิ่งที่แยกชั้นวางชุบแข็งแบบเหนี่ยวนำ DIN 10-ออกจากชั้นวางชุบแข็ง DIN 6-และ-ชั้นวางกราวด์ - ซึ่งเป็นกระบวนการเจียรที่มีความแม่นยำเป็นพิเศษบนเครื่องจักรซึ่งมีราคาสูงกว่าบ้านของคนส่วนใหญ่ หลักการเดียวกันนี้ใช้กับเกียร์โดยทั่วไป นั่นคือ ความแม่นยำจะลดลงหลังการอบชุบ และการเจียรเป็นวิธีการกู้คืน

ในการผลิตของเราเอง นี่เป็นการตัดสินใจในการวางแผน ไม่ใช่สิ่งที่ตามมาภายหลัง มีเนื้อส่วนเกินเหลืออยู่ในระหว่างการกัดฟันโดยเฉพาะ เพื่อให้ฟันสามารถกราวด์กลับเป็นขนาดได้หลังจากการแข็งตัว ชั้นวางที่อ้างถึงว่า "ชุบแข็ง" โดยไม่มีการเจียรด้านหลังไม่สามารถคงไว้ซึ่งความมีระดับระดับสูงได้ ไม่ว่าตัวเลขความแข็งจะระบุไว้ก็ตาม

นี่เป็นเหตุผลว่าทำไมการ "ชุบแข็ง" เพียงอย่างเดียวไม่ได้บอกคุณเกี่ยวกับความแม่นยำเลย ถามว่าขั้นตอนไหนและฟันถูกบดหลังจากนั้นหรือไม่

หมายเลขที่เครื่องของคุณรู้สึกได้จริง: ฟันเฟือง

ข้อผิดพลาดของสนามคือสิ่งที่ได้รับการรับรอง Backlash คือสิ่งที่ผู้ปฏิบัติงานสังเกตเห็นเมื่อแกนกลับด้าน

รูปที่ 2 ฟันเฟืองขั้นต่ำที่ทำได้ตามระดับความแม่นยำของระบบ

ฟันเฟืองขั้นต่ำที่ทำได้โดยทั่วไปตามระดับความแม่นยำของระบบ:

คุณสมบัติหนึ่งรายการใช้กับทุกแถวของตารางนั้น และเป็นประโยคที่สำคัญที่สุดในเรื่อง:ฟันเฟืองของแร็คแอนด์พีเนียนขึ้นอยู่กับการจัดตำแหน่งของแร็คกับลิเนียร์ไกด์

โปรดอ่านอีกครั้งก่อนที่คุณจะสั่งซื้อชั้นวาง DIN 5 หากพื้นผิวการติดตั้งชั้นวางของคุณไม่ได้ถูกตัดเฉือนขนานกับลิเนียร์ไกด์ ระยะห่างของศูนย์กลางของเฟืองจะแตกต่างกันไปตามระยะชัก และฟันเฟืองจะแตกต่างกันไปตามนั้น คุณจะต้องซื้อความแม่นยำสูงพิเศษ-และติดตั้งความแม่นยำปานกลาง เราได้เห็นสิ่งนี้เกิดขึ้นกับเครื่องจักรที่ชั้นวางมีราคาสูงกว่ากระปุกเกียร์

ฟันเฟืองเป็นศูนย์ไม่ได้เกิดขึ้นโดยการซื้อชั้นวางที่ดีกว่า มันมาจากการจัดเรียงเชิงกล - ไม่ว่าจะเป็นปีกนกแบบแยก โดยที่ปีกนกสองซีกถูกผลักออกจากกันด้วยชุดสปริง เพื่อให้แต่ละครึ่งโหลดปีกฟันที่อยู่ตรงข้ามกัน หรือการตั้งค่าปีกนกคู่-ที่โหลดล่วงหน้าด้วยระบบไฟฟ้าพร้อมไดรฟ์หลักและสเลฟ

การเลือกเกรดตามการใช้งาน

การทำงานย้อนกลับจากความแม่นยำของตำแหน่งที่ต้องการเป็นวิธีการเดียวที่สมเหตุสมผล

DIN 9–10 ชุบแข็งแบบอ่อนหรือแบบเหนี่ยวนำประตูบานเลื่อน อุปกรณ์ยกและขนย้ายแบบธรรมดา ตัวกั้น ตัวกำหนดตำแหน่งการเชื่อม หรืออะไรก็ตามที่หนึ่งในสิบของมิลลิเมตรไม่เกี่ยวข้อง การใช้จ่ายมากขึ้นนี่คือเงินที่ถูกเผา

DIN 8 ดับและนิรภัยรถตักขาสูง เครื่องจัดเรียงพาเลท หุ่นยนต์แกนเจ็ด การจัดการทั่วไป ความแม่นยำของตำแหน่งในพื้นที่ 0.1 มม. ด้วยราคาที่สมเหตุสมผล

DIN 6–7 ชุบแข็งและกราวด์เราเตอร์ CNC โครงขาตัดพลาสม่าและเลเซอร์ แกนแมชชีนนิ่งเซ็นเตอร์ นี่คือเกรดที่คุณภาพการตัดเริ่มต้นโดยขึ้นอยู่กับชั้นวาง ไม่ใช่ลูปควบคุม

DIN 5 ชุบแข็งและกราวด์เครื่องเจียร เครื่องวัด เครื่องมือกล-ระดับไฮเอนด์ที่มีสเกลเชิงเส้น นี่คือจุดสูงสุดของกลุ่มการผลิตของเราและจุดที่องค์ประกอบอื่นๆ ในแกน - ราง พื้นผิวการติดตั้ง กระปุกเกียร์ - จะต้องอยู่ในระดับเดียวกัน ไม่เช่นนั้นเกรดของชั้นวางจะสูญเปล่า

มีจุดที่น่าสนใจ{0}}จุดหนึ่งที่คุ้มค่าและรวมอยู่ในแนวทางการกำหนดขนาดแบบแร็คทั่วทั้งอุตสาหกรรม:

โมดูลที่ใหญ่ขึ้นไม่ได้หมายถึงแรงส่งที่สูงขึ้นโดยอัตโนมัติ ชั้นวางโมดูล 2 ในคุณภาพคลาส 5 สามารถส่งแรงในวงสัมผัสที่สูงกว่าชั้นวางโมดูล 3 ในคุณภาพคลาส 8

ความแม่นยำที่ดีขึ้นหมายความว่าโหลดจะกระจายไปทั่วฟันมากขึ้นโดยการสัมผัสที่เหมาะสม ชั้นวางที่หยาบแต่เลอะเทอะจะเน้นไปที่ฟันซี่ใดก็ตามที่อยู่สูง การเพิ่มขนาดโมดูลเพื่อเพิ่มความแข็งแกร่งในขณะที่เกรดคุณภาพลดลงอาจทำให้คุณแย่ลงกว่าจุดเริ่มต้น

การเดินทางระยะไกล: เหตุใดเกรดเพียงอย่างเดียวจึงไม่สามารถตัดสินข้อผิดพลาดทั้งหมดได้

สำหรับการเดินทางเกินหนึ่งความยาวแร็ค ข้อผิดพลาดของข้อต่อมีความสำคัญพอๆ กับเกรดของแร็ค

ชั้นวางขดแบบแข็งและกราวด์พร้อมรูยึด

ตัวแทนต่อ-ข้อผิดพลาดระยะพิทช์สะสมของแร็คที่ความยาวต่างกัน:

ข้อผิดพลาดไม่ได้ปรับขนาดเชิงเส้นด้วยความยาว - โดยชั้นวาง DIN 6 ขนาด 2,000 มม. รองรับน้ำหนักรวม 0.044 มม. ซึ่งคิดเป็นเพียง 0.022 มม. ต่อเมตร ซึ่งดีกว่า 0.034 มม. ของชั้นวางขนาด 1,000 มม. ในแต่ละ- เมตร

นั่นส่งผลโดยตรงต่อการเดินทางหกเมตร การใช้ชั้นวางแบบเกลียว DIN 6 โมดูล 4 และวิธีการเชื่อมต่อที่มีความหนาไม่เกิน 0.025 มม. ต่อข้อต่อ:

ชั้นวาง 3 × 2,000 มม. → 3 × 0.044 + 2 × 0.025 =0.182 มมรวมเป็น 2 ข้อต่อ

ชั้นวาง 6 × 1,000 มม. → 6 × 0.034 + 5 × 0.025 =0.329 มมรวมทั้งหมด 5 ข้อต่อ

ชั้นวาง 12 × 500 มม. → 12 × 0.026 + 11 × 0.025 =0.587 มมรวม 11 ข้อต่อ

เกรดเดียวกัน ความยาวรวมเท่ากัน และตัวเลือกชั้นวางแบบสั้น-นั้นแย่กว่าสามเท่า ข้อต่อครอบงำ ชั้นวางที่น้อยกว่าและยาวกว่าจะเอาชนะชั้นวางที่สั้นกว่าและมากกว่าทุกครั้ง - ซึ่งเป็นเหตุผลว่าทำไมเราจึงผลักลูกค้าไปทางส่วน 2 เมตรทุกครั้งที่เตียงเครื่องจักรเอื้ออำนวย

สิ่งที่จะใส่ในการสอบถามของคุณ

ส่งห้าสิ่งนี้มาให้เรา แล้วคุณจะได้รับชั้นวางที่เหมาะกับเครื่องจักรแทนโบรชัวร์การตลาด:

ข้อผิดพลาดของคลาส DIN หรือพิทช์ในหน่วย mm/m- ไม่ใช่ "ความแม่นยำสูง"

โมดูลและความกว้างของใบหน้า- หรือแรงในวงสัมผัส แล้วเราจะกำหนดขนาดมัน

ตรงหรือเป็นเกลียว

การรักษาความร้อน และไม่ว่าฟันจะกราวด์หลังจากการแข็งตัวหรือไม่

การเดินทางทั้งหมดและวิธีที่คุณวางแผนจะเข้าร่วมส่วนต่างๆ

หากคุณทราบเพียงความแม่นยำในการกำหนดตำแหน่งที่เครื่องจักรของคุณจะต้องเข้าถึง โปรดบอกเราและการจัดแนวลิเนียร์ไกด์ด้วย การย้อนกลับจากแอปพลิเคชันถือเป็นเรื่องปกติและรับอีเมลฉบับเดียว

คำถามที่พบบ่อย

DIN 6 ดีกว่า DIN 8 ถึงสองเท่าหรือไม่?

เมื่อเกิดข้อผิดพลาดในพิทช์ ดีกว่าสองเท่า: 0.036 มม./ม. เทียบกับ 0.100 มม./ม. ตามความแม่นยำของเครื่องจักรที่จัดส่ง เฉพาะในกรณีที่การติดตั้งและการจัดตำแหน่งรองรับเท่านั้น

ฉันสามารถผสมชั้นวาง DIN 6 กับปีกนก DIN 8 ได้หรือไม่

ไม่สมเหตุสมผล. ระดับความแข็งและคุณภาพของปีกนกควรเท่ากับหรือสูงกว่าระดับของชั้นวางเสมอ เนื่องจากปีกนกมองเห็นรอบการสัมผัสต่อการเดินทางเมตรที่มากกว่ามาก

ชั้นวางที่แข็งแล้วมีอายุการใช้งานนานกว่าชั้นวางแบบกราวด์หรือไม่?

การเปรียบเทียบที่ไม่ถูกต้อง - เป็นการดำเนินการที่แตกต่างกัน การชุบแข็งทำให้เกิดความต้านทานต่อการสึกหรอและความสามารถในการรับน้ำหนัก การเจียรทำให้เกิดความแม่นยำ แร็คกราวด์-และ-แข็งมีทั้งสองอย่าง

ฉันสามารถคาดหวังฟันเฟืองอะไรได้บ้างในทางปฏิบัติ?

ระหว่างตัวเลขในตารางด้านบนและประมาณสองเท่า ขึ้นอยู่กับการติดตั้ง ค่าเหล่านั้นถือว่าชั้นวางอยู่ในแนวเดียวกับเส้นบอกแนวอย่างถูกต้อง

เกรดเหล่านี้สามารถเทียบเคียงระหว่างซัพพลายเออร์ได้หรือไม่

ไม่แน่นเท่าที่คุณคาดหวัง - และความยาวที่วัดได้ก็เป็นกับดักตามปกติ ซัพพลายเออร์บางรายเสนอราคาค่าเบี่ยงเบนทั้งหมดต่อ 300 มม. แทนที่จะเป็นต่อ 1,000 มม. ซึ่งทำให้ชั้นวางแบบเดียวกันดูดีขึ้นสามเท่า ยืนยันพื้นฐานการวัดทุกครั้งก่อนเปรียบเทียบใบเสนอราคา

Tianjin OuNaiDa Transmissions Technology ผลิตชั้นวางเกียร์ พีเนียน และส่วนประกอบของระบบส่งกำลังมาตั้งแต่ปี 2008 โดยใช้หัวกัด CNC การเสริมความแข็งของฟัน และการเจียรใน-บริษัท เราผลิตชั้นวางตั้งแต่ DIN 10 ถึง DIN 5 ส่งแบบหรือเป้าหมายน้ำหนักและความแม่นยำของคุณมาให้เรา แล้วเราจะเสนอราคาเกรดที่แอปพลิเคชันของคุณต้องการจริงๆ
